BOE -BTS-P2.5LED

Обзор продукта В данном изделии используются светодиоды SMD 1415, внутри которых установлены красный, зеленый и синий чипы. Светодиоды 1415 припаиваются к плате PCB с помощью технологии поверхностного монтажа (SMT). В данном изделии используются микросхемы драйверов постоянного тока и интегрир...

Отправить заявку

Описание

маркер

Обзор продукта

В данном изделии используются светодиоды SMD 1415, внутри которых установлены красный, зеленый и синий чипы. Светодиоды 1415 припаиваются к плате PCB с помощью технологии поверхностного монтажа (SMT).

В данном изделии используются микросхемы драйверов постоянного тока и интегрированные микросхемы строчных драйверов, управляемые компьютером.

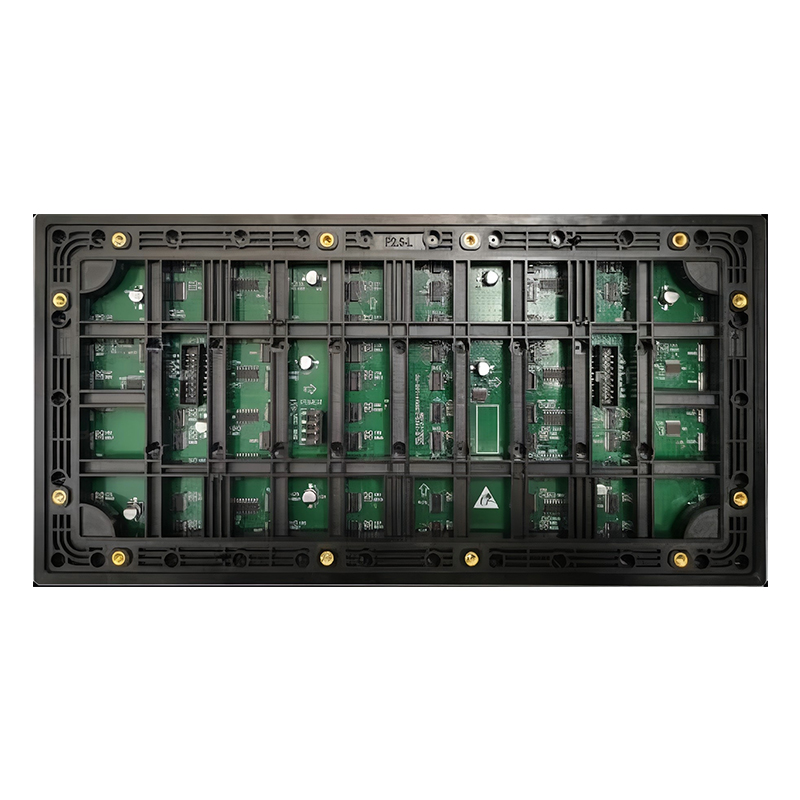

Светодиоды и чипы монтируются на плату PCB, образуя панель, которая затем устанавливается на основание для формирования модуля.

Функциональные особенности

Использование высококачественных ламп обеспечивает высокий коэффициент использования яркости, гарантируя при этом длительный срок службы ламп и высокое качество пластиковых компонентов.

Высокая контрастность позволяет достичь превосходного эффекта отображения.

Легкий вес, простота монтажа и демонтажа

Возможность обслуживания отдельных точек и ламп, низкая стоимость

Использование драйвера постоянного тока для светодиодов обеспечивает равномерное свечение и низкое энергопотребление

Честная частота обновления 3840 Гц: в спецификации продукта указана реальная частота обновления 3840 Гц

Высококачественные светодиоды: отобранные светодиоды из одной партии, отличная консистенция, высокое качество, сниженная вероятность появления «битых» пикселей и эффекта «гусеницы»

Высокопрочный корпус собственной разработки: индивидуально подобранное оптимальное соотношение компонентов материала, устойчивость к деформации, высокая плоскостность

Строгий контроль качества: испытания на надежность ≥240 часов, температурный контроль IC ≤75 градусов, максимальное продление срока службы компонентов дисплея

Параметры продукта

Категория	Параметр	Спецификация
Модуль	Pitch(mm)	2.5
	Модель LED	SMD1415
	Тип LED	Золотая проволока/медная проволока
	Разрешение модуля	128*64

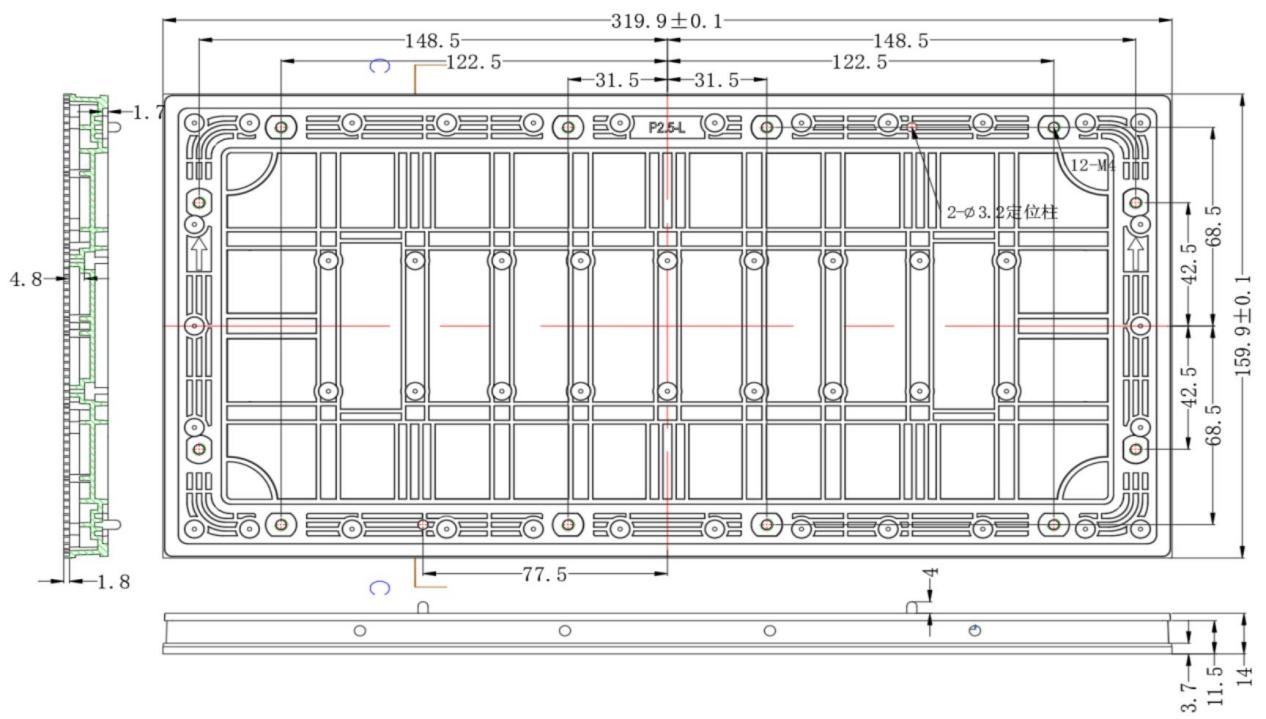

	Размер модуля ± допуск (мм × мм × мм)	319.9±0.1159.9±0.115.0±0.2mm
	Вес модуля ± допуск (г)	420±10g
	Плоскостность модуля (мм)	≤0.7mm
	Плотность пикселей (точек/м²)	160000
Оптические параметры	Яркость белого (кд/м2)	≥5000
	Цветовая температура	9000-15000K
	Горизонтальный угол обзора	≥120°
	Вертикальный угол обзора	≥120°
	Дальность видимости (м)	≥2.5
Электрические параметры	Макс. потребляемая мощность одного модуля (Вт)	≤40 W
	Рабочее напряжение (В)	5
	Тип интерфейса входного сигнала	HUB75
Производительность	Способ сканирования	1/16
	Частота смены кадров (Гц)	60
	Частота обновления (Гц)	≥3840
	Способ управления	Драйвер постоянного тока
	Глубина цвета (бит)	14
Рабочие параметры	Время непрерывной работы	168 часов, поддержка непрерывного отображения
	Среднее время наработки на отказ	≥5000 часов
	Изолированные точки выхода из-под контроля	0 при отгрузке с завода, ＜ 30PPM
	Последовательные точки выхода из-под контроля	0
	Коэффициент битых пикселей	0 при отгрузке с завода, ＜ 30PPM
Использование параметров	Типичный срок службы (ч)	100000
	Диапазон рабочих температур (℃)	-10~60
	Диапазон температур хранения (℃)	-20~60
	Диапазон рабочей влажности (RH)	10%~60%
	Диапазон влажности при хранении (RH)	10%~60%
Степень защиты	Степень защиты	IP65(Степень защиты поверхности светодиодов при условии строгой защиты задней панели корпуса)
Сертификация	CCC	—
	Энергосбережение	—
	ROHS	—
	CE	—
	CB	—
	UL	—
	FCC	—

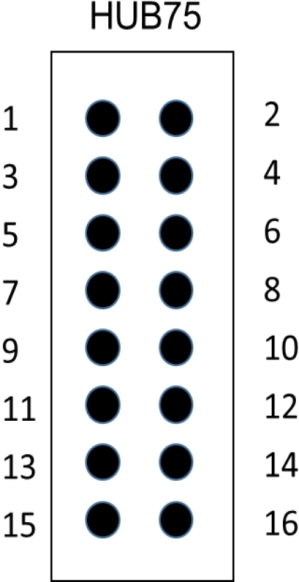

Определение интерфейса сигналов

Контакт	Сигнал	Функция	Контакт	Сигнал	Функция
1	R1	Красный сигнал данных	2	G1	Зеленый сигнал данных
3	B1	Синий сигнал данных	4	GND	Земля питания
5	R2	Красный сигнал данных	6	G2	Зеленый сигнал данных
7	B2	Синий сигнал данных	8	N	В подвешенном состоянии
9	A	Сигналы управления строками	10	B	Сигналы управления строками
11	C	Сигналы управления строками	12	N	В подвешенном состоянии
13	CLK	Тактовый сигнал	14	LAT	Сигнал защелки (Latch)
15	OE	Сигнал разрешения (Enable)	16	GND	Земля питания
